VisualMILL

Oprogramowanie do komputerowego wspomagania wytwarzania (CAM) pozwalające opracować obróbkę danego przedmiotu oraz wygenerować kod NC.

Program obsługuje frezarki 3-osiowe, 4-osiowe oraz 5-osiowe, co w połączeniu ze sporą bazą postprocesorów pozwala generować kod na każdą maszynę.
Pobierz program
System CAM – VisualMILL w relacji do umiarkowanej
ceny oferuje stosunkowo dużo możliwości i interesujących nowych rozwiązań.

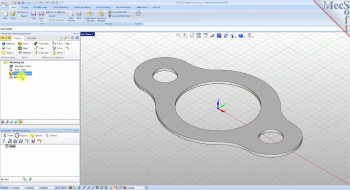

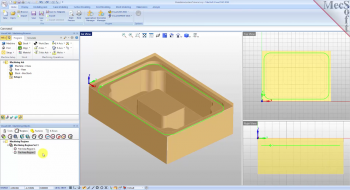

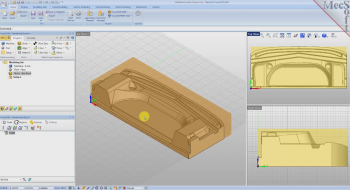

Dzięki przeglądarce, przypominającej drzewo projektu występujące w programach CAD 3D, program jest wygodny w obsłudze i intuicyjny. Użytkownik na osobnych zakładkach widzi zdefiniowane: półfabrykat, narzędzia oraz operacje wykorzystane podczas obróbki części.
Program ma wbudowany edytor wygenerowanej ścieżki narzędzia, dzięki czemu zaawansowani użytkownicy mają możliwość jej ręcznej modyfikacji.VisualMILL, oprócz otwierania standardowych formatów wymiany plików modeli 3D (bryłowych i powierzchniowych), ma możliwość wczytywania plików w natywnych formatach programu SolidWorks. Najnowsza wersja programu obsługuje procesory 64 bitowe, co znacząco przyśpiesza czas generowania ścieżki narzędzia.

Dodatkowe moduły

PROFILE-NEST
Moduł ten umożliwia zagnieżdżanie (nesting) ścieżki narzędzia przygotowanej poprzez operację profilowania. Sprawdzi się doskonale na wszelkiego rodzaju ploterach frezujących oraz wycinarkach (laserowych, plazmowych, WaterJet-ach). Pozwala zdefiniować dowolną liczbę operacji profilowania, ustawić dodatkowe parametry zagnieżdżania (odstęp od krawędzi arkusza, odstępy między elementami itp.) w tym rozmiary arkusza oraz ich liczbę. Moduł ten ma wbudowany algorytm sortowania, przez co czas obróbki można zoptymalizować do minimum.
G-CODE EDITOR
G-CODE EDITOR – moduł ten umożliwia edycję oraz symulację wygenerowanego G-kodu. Symulacja jest prowadzona na podstawie wygenerowanego pliku z kodem maszynowym, w przeciwieństwie do programów typu CAM, w których symulacja jest prowadzona na podstawie wygenerowanych ścieżek narzędzia. Ponadto umożliwia scalanie dwóch plików z G-kodem, transformację ścieżki narzędzia, przesunięcia ścieżek w osi Z oraz stworzenie szyku prostokątnego ze ścieżki narzędzia.

Porównanie wersji

PlikiGstarCADGstarCAD MechanicalACM
dwg i .dxf dla wersji ACAD 2.5 do 2018+++
.dwg dla wersji ACM 2010-2018++
.pat,.shx,.lin i itp.+++
Standard CAD .dws+++
Mechaniczne elementy znormalizowane i standardowe++

Narzędzia rysunkowe
GstarCADGstarCAD MechanicalACM
Narzędzia rysunkowe+++
Oś symietrii++
Automatyczne linie konstrukcyjne++
Widok detali++
Linie przekrojów++
Linie cięcia++
6 rodzajów kreskowań domyślnych+++
Ukrycie sytuacji++

Wymiary/Symbole
GstarCADGstarCAD MechanicalACM
Power Dimension++
Wiele wymiarów++
Okno dialogowe wymiarowania+++
Przerysowanie wymiarów++
Wielokrotna edycja++
Wymiary układu++
Obróbka wgłębna zgrubna++
Wymiar rozciągania++
Wymiar złączenia++
Wymiar wstawienia++
Sprawdź wymiar++
Wymiar przerwania++
Powiązane zaokrąglanie/fazowanie++
Notatka do linii odniesienia+++
Symbole tekstur powierzchni++
Właściwości ramy kontrolnej+++
Symbol spawania++
Identyfikator daty++
Data planowanego celu++
Arkusz/BOM/BalonGstarCADGstarCAD MechanicalACM
Ramki rysunkowe++
Odniesienia do części++
Edycja odniesień do części++
Balon++
Organizacja balonów++
Przenumerowanie balonów++
Zbierz balony++
Baza danych BOM++
Projektowanie/BibliotekiGstarCADGstarCAD MechanicalACM
Projektowanie wałka++
Projektowanie kół zębatych++
Edycja części standardowych++
Biblioteki++
Otwory+
Biblioteka Symbolów++
FEA+
Linia odchylenia+
Łańcuchy/pasy+
Sprężyny+
