IRONCAD CAD 3D
IRONCAD to parametryczne oprogramowanie CAD 3D, które dzięki połączeniu technologii modelowania bezpośredniego z projektowaniem opartym o historię operacji charakteryzuje się szczególną wydajnością i swobodą tworzenia.
Licencja wieczysta programu IRONCAD występuje w trzech wersjach: Pakiet Standard, Pakiet Premium oraz Pakiet Ultimate. Wersja Premium posiada wszystkie właściwości Pakietu Standard oraz dodatkowo nakładkę IC-Normalia, czyli zestaw bibliotek, narzędzi i makr według norm ISO, DIN, PN przyspieszających prace projektowe. Pakiet Ultimate zawiera wszystkie właściwości Pakietu Premium plus system do zarządzania danymi DDM Multi-CAD PDM/PLM.
Licencja wieczysta programu IRONCAD występuje w trzech wersjach: Pakiet Standard, Pakiet Premium oraz Pakiet Ultimate. Wersja Premium posiada wszystkie właściwości Pakietu Standard oraz dodatkowo nakładkę IC-Normalia, czyli zestaw bibliotek, narzędzi i makr według norm ISO, DIN, PN przyspieszających prace projektowe. Pakiet Ultimate zawiera wszystkie właściwości Pakietu Premium plus system do zarządzania danymi DDM Multi-CAD PDM/PLM.
WYBRANE FUNKCJE
Współdzielenie pracy i wykorzystanie projektów
IRONCAD oferuje jedno z najprostszych i najbardziej efektywnych rozwiązań z zakresu tworzenia projektów i ponownego ich wykorzystania.
Jest to możliwe dzięki unikatowej funkcji katalogów oraz technologii „Przeciągnij i Upuść”. Katalogi te umożliwiają przechowywanie każdego projektu, zespołu, części, operacji lub funkcji. Katalogi takie mogą być współdzielone, a każdy członek zespołu projektowego może mieć określone atrybuty do zapisu lub odczytu. Dodatkowo IRONCAD zapewnia właściwe pozycjonowanie i ukierunkowanie importowanego elementu w całym projekcie 3D, a także dowolną jego orientację dzięki narzędziu Triball.
Jest to możliwe dzięki unikatowej funkcji katalogów oraz technologii „Przeciągnij i Upuść”. Katalogi te umożliwiają przechowywanie każdego projektu, zespołu, części, operacji lub funkcji. Katalogi takie mogą być współdzielone, a każdy członek zespołu projektowego może mieć określone atrybuty do zapisu lub odczytu. Dodatkowo IRONCAD zapewnia właściwe pozycjonowanie i ukierunkowanie importowanego elementu w całym projekcie 3D, a także dowolną jego orientację dzięki narzędziu Triball.
Translator plików CAD
Konwersja i zgodność plików CAD 3D pomiędzy różnymi systemami to podstawa bardzo dobrej współpracy.
Wbudowany translator pozwala na bezpośredni import projektów 3D z zachowaniem struktury drzewka. Podczas konwersji IRONCAD wykorzystuję technologię podwójnego jądra graficznego ACIS i PARASOLID. Rozbudowane możliwości wymiany plików pozwalają na bezpośredni import m.in. z programów INVENTOR, SOLIDWORKS, CATIA, SOLIDEDGE, NX, PRO/E, AUTOCAD. Dodatkowo system IRONCAD daje możliwość bezpośredniej edycji zaimportowanego modelu bez konieczności czasochłonnego odtwarzania historii operacji.
Wbudowany translator pozwala na bezpośredni import projektów 3D z zachowaniem struktury drzewka. Podczas konwersji IRONCAD wykorzystuję technologię podwójnego jądra graficznego ACIS i PARASOLID. Rozbudowane możliwości wymiany plików pozwalają na bezpośredni import m.in. z programów INVENTOR, SOLIDWORKS, CATIA, SOLIDEDGE, NX, PRO/E, AUTOCAD. Dodatkowo system IRONCAD daje możliwość bezpośredniej edycji zaimportowanego modelu bez konieczności czasochłonnego odtwarzania historii operacji.
Projektowanie ram
IRONCAD posiada dwa zintegrowane moduły przeznaczone do projektowania konstrukcji ramowych. Pierwszy z nich działa w sposób zbliżony jak w innych systemach CAD 3D (SolidWorks, Inventor).
Tworzenie ramy polega na zaprojektowaniu szkicu 2D lub ścieżki 3D, wykorzystując do tego np. utworzony wcześniej blok bryłowy, a następnie wstawianiu odpowiedniego profilu na dany szkic. Do obróbki narożnika program wykorzystuje specjalną funkcje, która umożliwia w szybki sposób wprowadzenie zmian jak zukosowanie, docięcie czołowe itd.
Drugi sposób projektowania ramy oparty jest na nowoczesnej filozofii pracy – „Przeciągnij i Upuść”. Dzięki kreatorowi z wbudowaną biblioteką profili znormalizowanych wg norm PN, ISO, DIN projektowanie ramy nigdy nie było takie proste. Przeciągając z katalogu kolejne profile system automatycznie dopasowuje komponenty (skracając, wydłużając, docinając). Projektant tym samym ma pełną kontrole nad projektowaną ramą.
Tworzenie ramy polega na zaprojektowaniu szkicu 2D lub ścieżki 3D, wykorzystując do tego np. utworzony wcześniej blok bryłowy, a następnie wstawianiu odpowiedniego profilu na dany szkic. Do obróbki narożnika program wykorzystuje specjalną funkcje, która umożliwia w szybki sposób wprowadzenie zmian jak zukosowanie, docięcie czołowe itd.
Drugi sposób projektowania ramy oparty jest na nowoczesnej filozofii pracy – „Przeciągnij i Upuść”. Dzięki kreatorowi z wbudowaną biblioteką profili znormalizowanych wg norm PN, ISO, DIN projektowanie ramy nigdy nie było takie proste. Przeciągając z katalogu kolejne profile system automatycznie dopasowuje komponenty (skracając, wydłużając, docinając). Projektant tym samym ma pełną kontrole nad projektowaną ramą.
Wiązania i parametry
IRONCAD pozwala na modelowanie w dwóch trybach, modelowanie bezpośrednie (dynamiczne) oraz tradycyjne w oparciu o wiązania i parametry.
W tym drugim przypadku dostajemy do dyspozycji narzędzia znane z większości programów CAD 3D, gdzie w oparciu o w pełni “związane” i parametryczne szkice budujemy części, a wykorzystując relacje pozycjonowania składamy je w złożenia, gdzie jakakolwiek zmiana jednego parametru czy pozycji części wpływa nam na cały projekt. Rozwiązanie to świetnie sprawdza się w przypadku, gdy nasze produkty różnią się od kilkoma niektórymi wymiarami, albo gdy chcemy analizować ruch mechanizmów.
W tym drugim przypadku dostajemy do dyspozycji narzędzia znane z większości programów CAD 3D, gdzie w oparciu o w pełni “związane” i parametryczne szkice budujemy części, a wykorzystując relacje pozycjonowania składamy je w złożenia, gdzie jakakolwiek zmiana jednego parametru czy pozycji części wpływa nam na cały projekt. Rozwiązanie to świetnie sprawdza się w przypadku, gdy nasze produkty różnią się od kilkoma niektórymi wymiarami, albo gdy chcemy analizować ruch mechanizmów.
Rozkroje i rozwinięcia blach
IRONCAD posiada dedykowane operacje gięć, przetłoczeń otworów itd., które znacznie upraszczają oraz skracają czas potrzebny na modelowanie detali blaszanych. Program automatycznie przelicza rozwinięcie (uwzględniając naddatki materiałowe) oraz oznacza linie gięcia. Taki projekt można zapisać w formacie DXF czy DWG i wysłać bezpośrednio do cięcia/wypalenia.
Silniki PARASOLID i ACIS
IRONCAD jako jedyne oprogramowanie na świecie wykorzystuje technologię podwójnego silnika graficznego znanych dostawców: ACIS (Dassault Systemes) i PARASOLID (Siemens).
Co tak naprawę dają owe jądra graficzne? Konwersja modeli z innych systemów CAD 3D jest bardziej dokładna, wolna od błędów, które mogłyby powstać podczas importu czy też eksportu rodzimych formatów SAT i X_T jak również powszechnych IGS, CATIA i STEP. Dodatkowo możemy wygenerować modele 3D, które nie były możliwe do zrobienia tylko na jednym z silników graficznych.
Co tak naprawę dają owe jądra graficzne? Konwersja modeli z innych systemów CAD 3D jest bardziej dokładna, wolna od błędów, które mogłyby powstać podczas importu czy też eksportu rodzimych formatów SAT i X_T jak również powszechnych IGS, CATIA i STEP. Dodatkowo możemy wygenerować modele 3D, które nie były możliwe do zrobienia tylko na jednym z silników graficznych.
Edycja bezpośrednia
Program wykorzystuje technologię o nazwie modelowanie dynamiczne. System operuje pełnym drzewem historii, ale nie jest z nim ściśle związany. Dzięki temu daje użytkownikowi możliwość pracy z historią, ale z rozszerzoną opcją swobodnej i dowolnej edycji – jest to najlepsze rozwiązanie z dostępnych dwóch typów podejścia do projektowania CAD 3D na rynku.
Fotorealistyczna animacja i wizualizacja 3D
IRONCAD to nie tylko narzędzie projektowe i wspomagające produkcję, ale również umożliwiające wykonanie wizualizacji produktów dla potrzeb marketingowych (oferty, witryny internetowe, katalogi), dzięki czemu klient może ujrzeć zamówiony projekt jeszcze zanim trafi on na warsztat.
Analiza ruchu i kolizji
Za pomocą analizy ruchu i kolizji, można przeprowadzić analizę ruchu elementów z uwzględnieniem zdefiniowanych wiązań między elementami. Tryb mechanizmu pozwala dodatkowo na: wykrywanie kolizji, wyświetlanie obszaru kontaktu w momencie wystąpienia kolizji oraz blokadę ruchu zabezpieczającą przed wystąpieniem przenikania brył.
Wbudowany CAD 2D
Program posiada wbudowany CAD2D CAXA DRAFT, który umożliwia tworzenie dokumentacji technicznej. Cała dokumentacja jest w pełni połączona z modelem 3D, dzięki temu zmiany na modelu 3D są automatycznie wprowadzane na rysunku 2D.
Porównanie pakietów
| Pakiet Standard IRONCAD | Pakiet Premium IRONCAD | Pakiet Ultimate IRONCAD |
|
|---|---|---|---|
| Parametryczne projektowanie części i złożeń | + | + | + |
| Dokumentacja techniczna 2D | + | + | + |
| Wizualizacje i animacje | + | + | + |
| Moduł Arkusza Blach | + | + | + |
| Wykrywanie kolizji | + | + | + |
| Analizy wytrzymałościowe MES | + | + | + |
| Analizy termiczne i elektryczne | + | + | + |
| Sprawdzenie właściwości fizycznych zamodelowanego detalu | + | + | + |
| Współpraca z innymi systemami CAD | + | + | + |
| Katalog części znormalizowanych IC-Normalia | + | + | |
| Moduł do zarządzania projektem – DDM/PLM/PDM | + |
IRONCAD A INNE SYSTEMY CAD
| INNY CAD | IRONCAD | |
|---|---|---|
| Łatwość Obsługi | Ocena łatwości obsługi 4/10 | Ocena łatwości obsługi 8/10 |
| Metoda Projektowania | Powolna, Głównie Techniki modelowania ze szkicu 2D | IRONCAD wyróżnia zestaw narzędzi modelowania dynamicznego 3D |
| Wiązania/Ograniczenia | Praca zależna od historii operacji, minimalna uniwersalność | Wybór gdzie i kiedy będą zastosowane wiązania. |
| Zespoły | Wiele części oddzielnie, plik zespołu | Wszystko w jednym pliku, prosto i wydajnie |
| Katalogi | Podstawowe katalogi komponentów | IRONCAD jest rozpoznawalny z dostarczania konfigurowalnych katalogów pod daną branżę |
| Manipulacja 3D | Powolna, uciążliwe narzędzia | IRONCAD opatentował narzędzie Triball, które jest wydajnym narzędziem 3D |
| Jądro Graficzne | 1 jądro graficzne, PARASOLID | 2 jądra graficzne, PARASOLID i ACIS |
Porównaj politykę cenową IRONCAD
z innymi systemami CAD (Inventor, Solidworks, Solid Edge)
Zobacz tabelę porównawcząZASTOSOWANIE IRONCAD
Oprogramowanie IRONCAD maksymalizuje wydajność podczas projektowania i produkcji oraz zapewnia dostęp do zasobów technicznych, umożliwiając tworzenie lepszych produktów niższym kosztem i w krótszym czasie.
IRONCAD CAD 3D to program, który z powodzeniem jest w stanie sprostać wyzwaniom w pracy konstruktorskiej. Modele 3D przygotowane przez dział konstrukcyjny mogą być również wykorzystywane przez dział marketingu, który tworzy wizualizacje. Dzięki nim produkt może być zaprezentowany na wczesnym etapie projektowania.
Konstrukcje z blachy

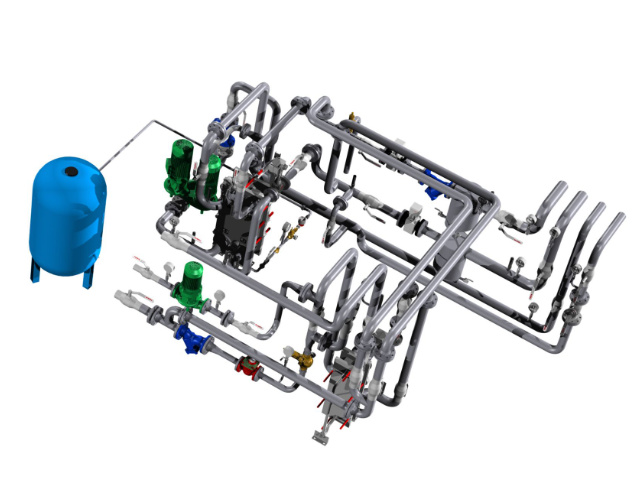

Węzły cieplne i rurociągi
Konstrukcje stalowe

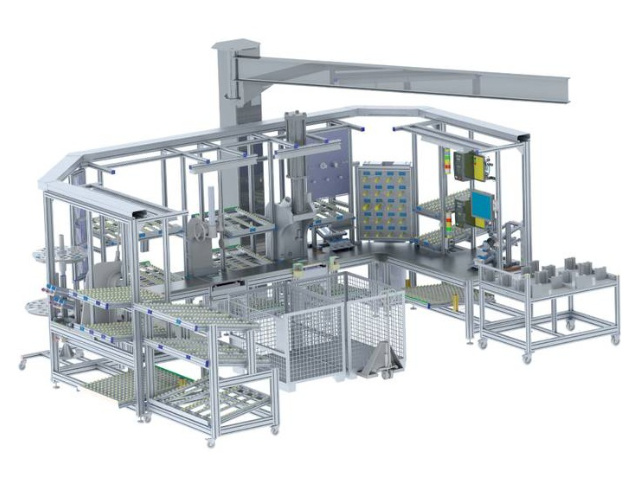

Konstrukcje z profili aluminiowych
Modele do druku 3D

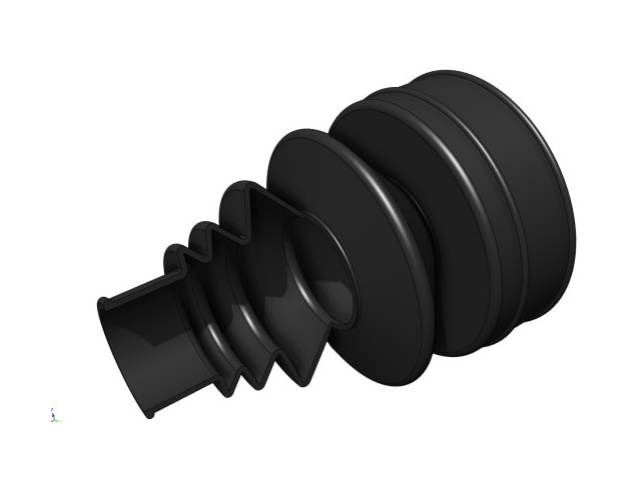

Elementy gumowe
i gumowo-metalowe

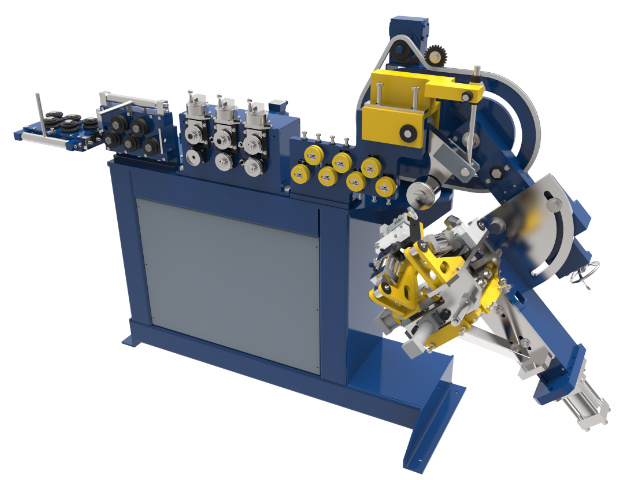

Maszyny
i urządzenia

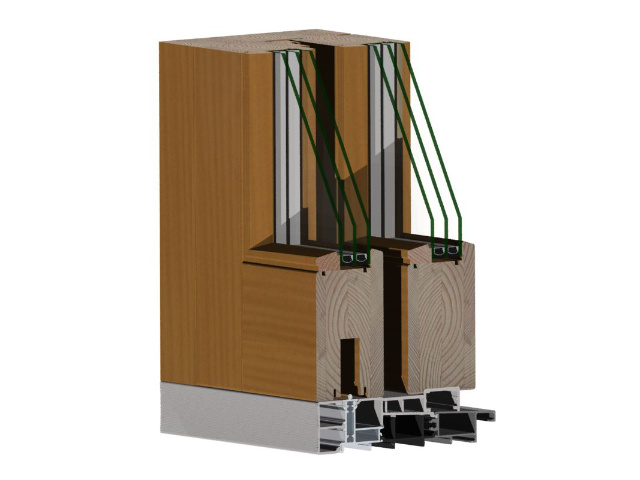

Stolarka drzwiowa
i okienna

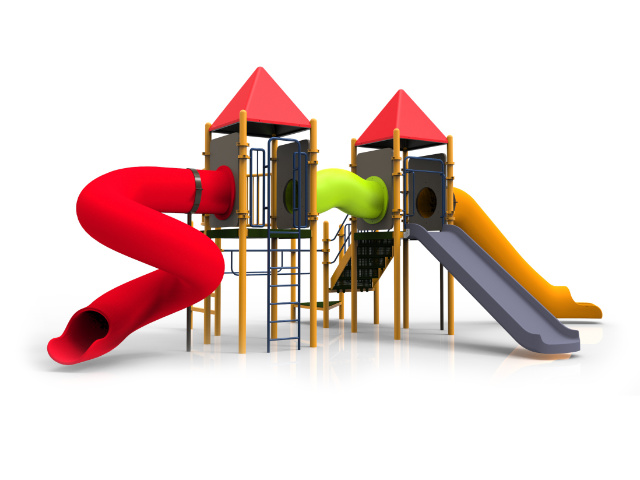

Place / sale zabaw

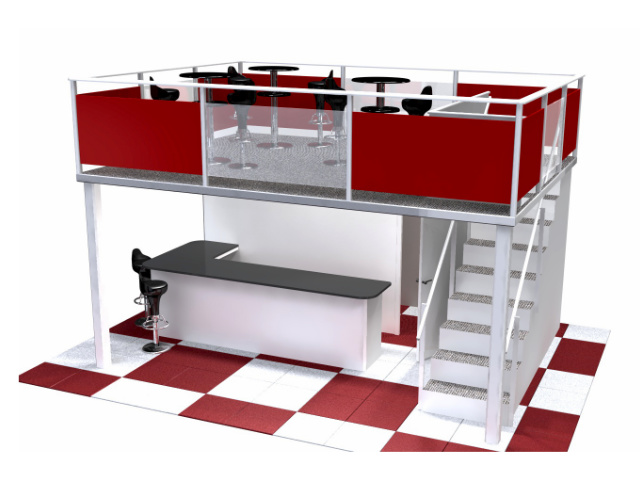

Stoiska wystawowe

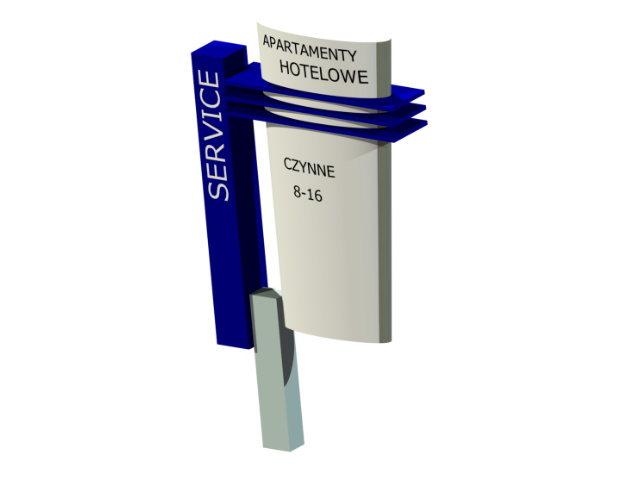

Reklama przestrzenna

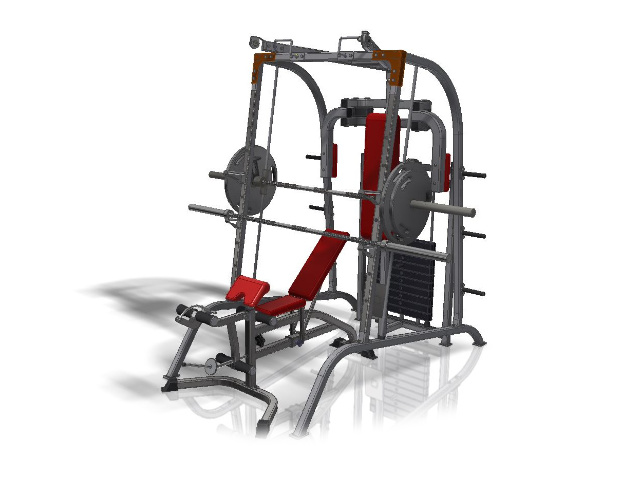

Wyposażenie siłowni
Jachty i łodzie

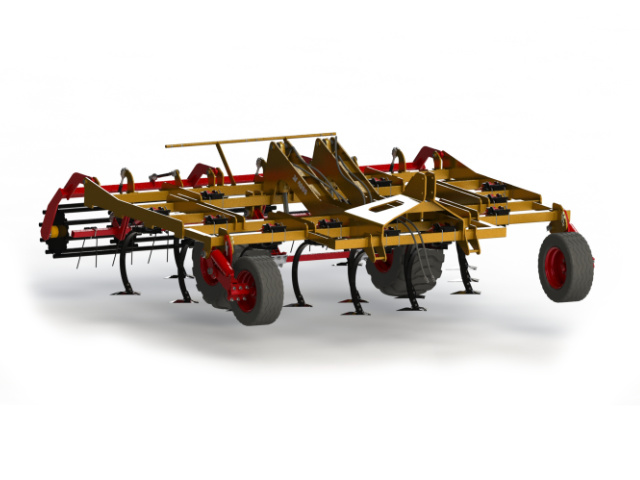

Rolnictwo

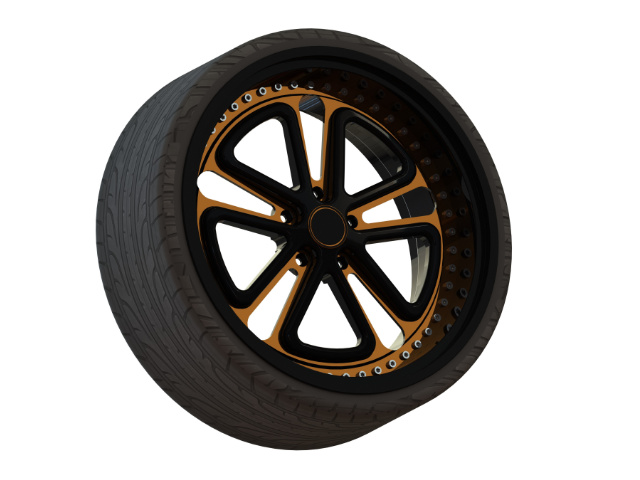

Automotive
Pojemniki i opakowania
Linie technologiczne

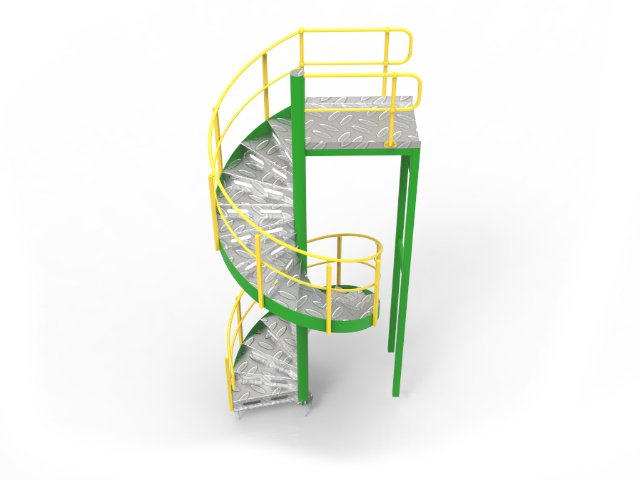

Schody, balustrady, ogrodzenia
Zapytaj o ofertę

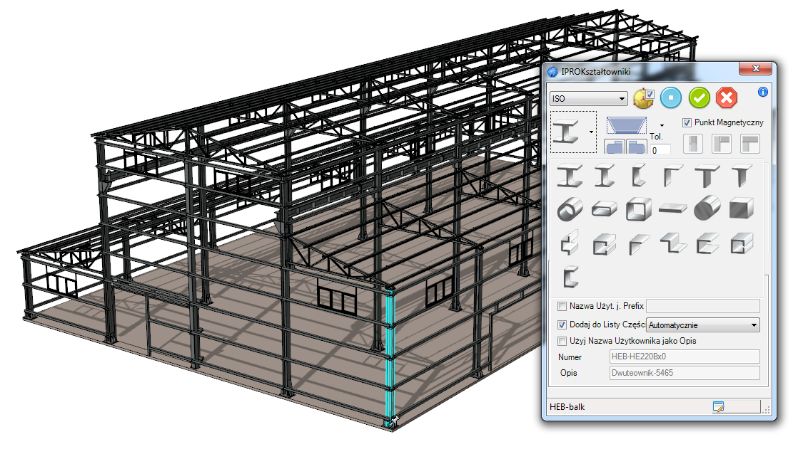

Konstrukcje stalowe

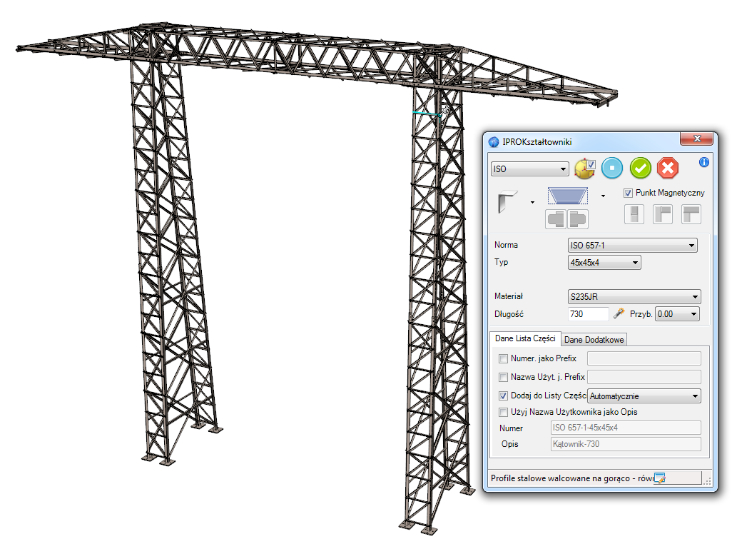

Pakiet Premium IRONCAD CAD 3D zawiera moduł IC-Normalia, czyli biblioteki i narzędzia według norm ISO, DIN, PN. Moduł ten znacząco przyspiesza pracę przy projektowaniu konstrukcji spawanych, dzięki automatycznym generatorom ram.
1. System automatycznie skraca, wydłuża, docina pod odpowiednim kątem do innych geometrii 3D. Wynikiem jest lista części z uwzględnieniem długości oraz kątów cięcia.

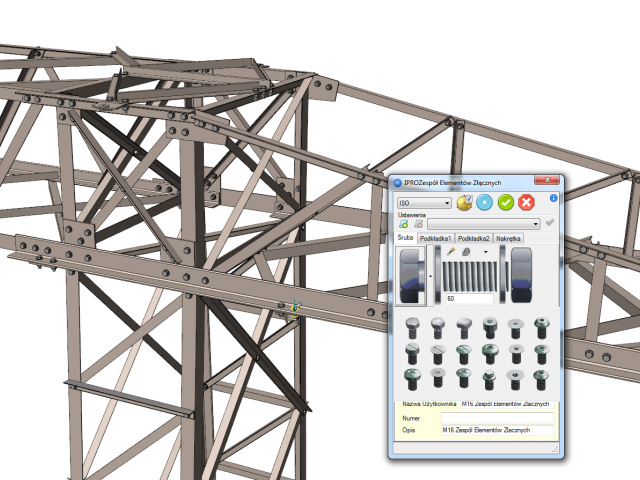

IRONCAD posiada również inteligentny generator elementów złącznych, który automatycznie dobiera zgodnie z normami typ śruby, długość, podkładki, nakrętkę i co ważne automatycznie generuje otwór przez kilka części, które wchodzą w skład łączenia.
W IC-Normaliach został stworzony katalog, który zawiera narzędzia do zarządzania projektem oraz funkcje do generowania własnych parametryczny części. Dodatkowo Zaawansowany Menadżer Projektu pozwala na kontrolę całego proces projektowania. Pozwala on użytkownikom na zarządzanie każdym elementem w scenie 3D za pomocą unikalnego i intuicyjnego interfejsu. W menadżerze można definiować „dodatkowe dane informacji technicznych” danego obiektu 3D. Menadżer zawiera narzędzia do wyszukiwania i zastępowania tekstu w atrybutach elementów oraz pozwala na generowanie list części (list materiałowych) bez konieczności przełączania się do modułu 2D. Menadżer filtruje dane według tych samych numerów lub innych parametrów, tworzy konfiguracje list części, które mogą być eksportowane do wielu formatów np. CSV, PDF lub ASCII następnie edytowane w MS Excel.

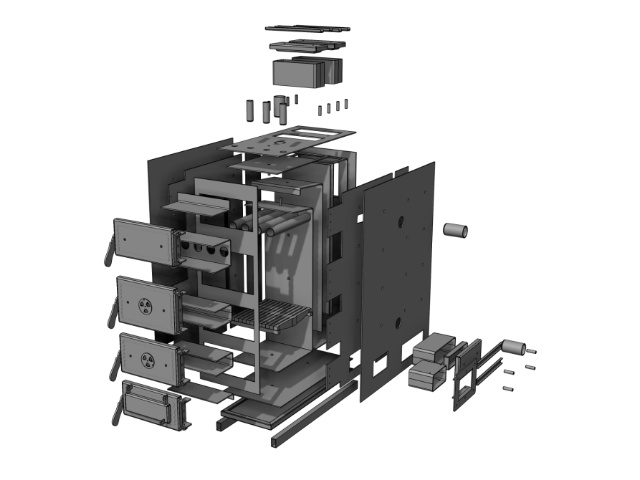

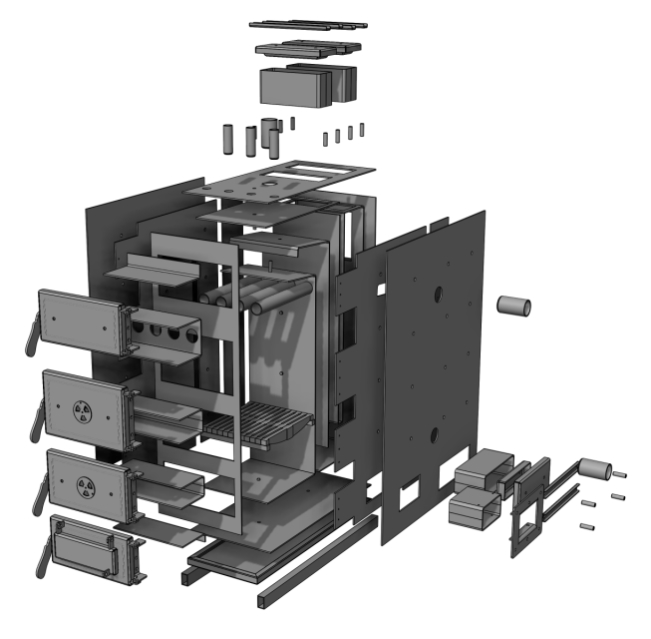

Konstrukcje z blachy
System IRONCAD posiada wbudowany moduł blaszany. Cały proces projektowanie jest maksymalnie uproszczony dzięki temu inżynierowie mogą w łatwy sposób przygotować model do procesu wytwarzania.
Użytkownik może sam rozbudowywać katalogi o własne zestawy narzędzi czy też wzorów, które w kolejnych zleceniach mogą zautomatyzować projektowanie. Cała dokumentacja techniczna jest w pełni połączona z modelem dzięki temu wprowadzone zmiany na modelu 3D, kolejno po automatycznym rozwinięciu są uwzględniane na rysunku 2D. Podczas pracy użytkownik definiuje cechy blachy dzięki wbudowanej tabeli blach takie jak grubość, materiał, współczynnik K, minimalny/maksymalny promień gięcia, naddatki, ostępy narożników, podcięcia i inne które są uwzględnianie podczas rozwijania blachy. W jednym projekcie można stosować wiele rodzajów blach bez konieczności tworzenia oddzielnych plików.

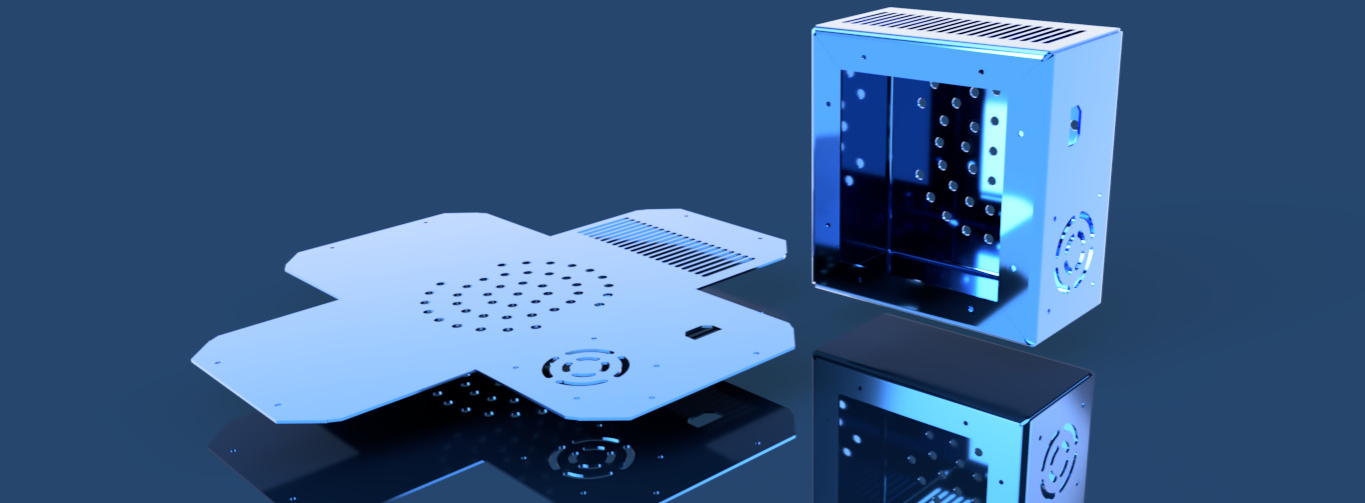

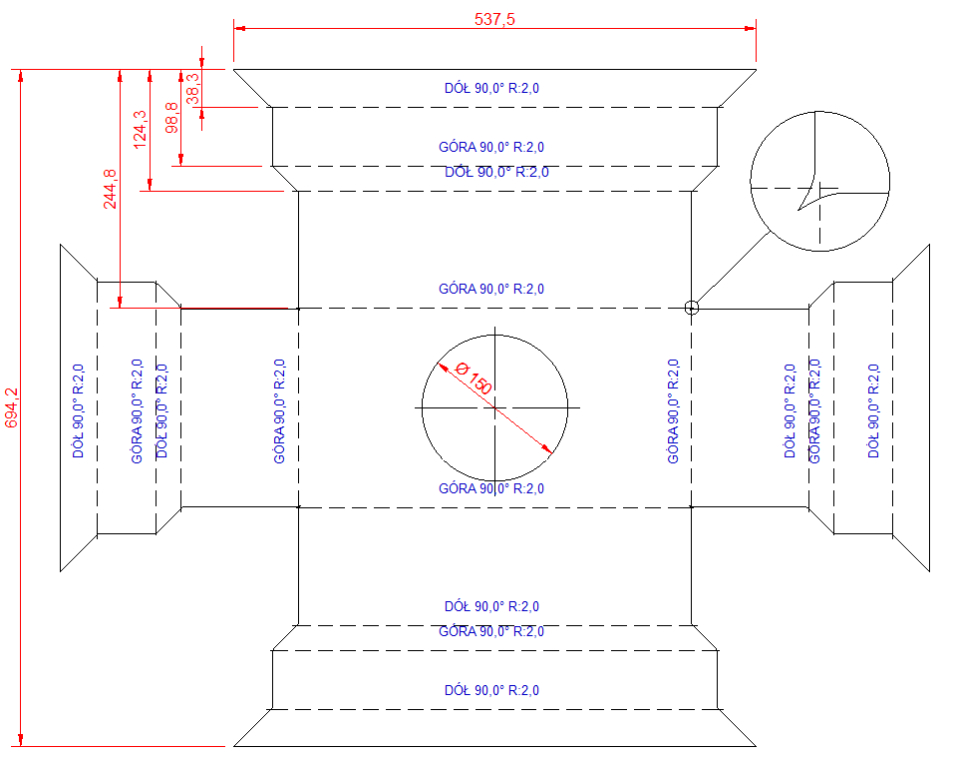

RONCAD dostarcza na produkcje kompletne rozkroje blach z opisem linii gięcia. Wystarczy kliknąć raz PP myszy, a program wygeneruje automatyczne rozwinięcie wraz z uwzględnieniem naddatków technologicznych oraz cech które nadaliśmy po drodze. Podczas generowanie rozwinięcia, system IRONCAD rozwin_zwin_IRONCAD tworzy nową konfigurację dzięki, której łatwiej zarządzać widokami(rzutami) na szczegółowych rysunkach 2D jak również kontynuować projektowanie 3D ponieważ model rozwinięty jest ukrywany w sprytny sposób.
W IRONCAD tworzenie rysunku odbywa się w pełni zintegrowanym systemie CAXA Draft. Tworząc widoki(rzuty) generują się automatycznie linie gięcia, opisy linii gięcia, a wymiary które nanosimy np. wymiarowanie od krawędzi do linii gięcia są po edycji/ zmianie długości gięcia odpowiednio odsuwane wraz z linią i opisem w sposób automatyczny.
Użytkownik może sam rozbudowywać katalogi o własne zestawy narzędzi czy też wzorów, które w kolejnych zleceniach mogą zautomatyzować projektowanie. Cała dokumentacja techniczna jest w pełni połączona z modelem dzięki temu wprowadzone zmiany na modelu 3D, kolejno po automatycznym rozwinięciu są uwzględniane na rysunku 2D. Podczas pracy użytkownik definiuje cechy blachy dzięki wbudowanej tabeli blach takie jak grubość, materiał, współczynnik K, minimalny/maksymalny promień gięcia, naddatki, ostępy narożników, podcięcia i inne które są uwzględnianie podczas rozwijania blachy. W jednym projekcie można stosować wiele rodzajów blach bez konieczności tworzenia oddzielnych plików.
RONCAD dostarcza na produkcje kompletne rozkroje blach z opisem linii gięcia. Wystarczy kliknąć raz PP myszy, a program wygeneruje automatyczne rozwinięcie wraz z uwzględnieniem naddatków technologicznych oraz cech które nadaliśmy po drodze. Podczas generowanie rozwinięcia, system IRONCAD rozwin_zwin_IRONCAD tworzy nową konfigurację dzięki, której łatwiej zarządzać widokami(rzutami) na szczegółowych rysunkach 2D jak również kontynuować projektowanie 3D ponieważ model rozwinięty jest ukrywany w sprytny sposób.
W IRONCAD tworzenie rysunku odbywa się w pełni zintegrowanym systemie CAXA Draft. Tworząc widoki(rzuty) generują się automatycznie linie gięcia, opisy linii gięcia, a wymiary które nanosimy np. wymiarowanie od krawędzi do linii gięcia są po edycji/ zmianie długości gięcia odpowiednio odsuwane wraz z linią i opisem w sposób automatyczny.
WYBRANA FUNKCJONALNOŚĆ MODUŁU ARKUSZA BLACH
- Możliwość wyboru nowej podstawy
- Zastępowanie naddatków zagięcia
- Funkcja Utnij Częścią Arkusz Blachy
- Zamykanie Narożników
- Kołnierz ukosowania
- Kołnierz Wyciągnięty
- Okrągłe wykończenie narożników
- Dostosowany kształt profilu
- Dostosowany kształt przetłoczenia
- Podcięcia zagięcia
- Promień zagięcia
- Automatyczne wiązania
- Podcięcia narożnika
Zaawansowane ustawienia podstawy arkusza blachy zawierają:
Domyślną grubość blachy, domyślny gabaryt blachy, pozycje przetłoczeń w zależności od zewnętrznej krawędzi lub środkowej czy też rozwiniętej płaszczyzny blachy.
Edytowalna lista właściwości blachy
IRONCAD już w standardzie posiada rozbudowaną listę właściwości blachy. Wybrany materiał będzie zastosowany do przeciąganej i upuszczanej konstrukcji blachy. Wbudowana lista w system IRONCAD jest zapisana w pliku tekstowym, dzięki czemu użytkownik może ją dowolnie edytować według swoich szczególnych upodobań.
RODZAJE UCHWYTÓW
Dzięki uchwytom można zmieniać wymiary gabarytowe lub stosowane typy rozwiązań obróbczych. Przenosząc kształt z katalogu zaraz na początku możemy ustalić pozycję względem osi XY które wyznaczają najbliższe krawędzie części blaszanej. Jeśli potrzebujemy zwiększyć rozmiar kształtu obróbczego wystarczy kliknąć na odpowiednie strzałki aby zwiększyć lub zmniejszyć, a zielona kropka zastosowuje zmianę.
Domyślną grubość blachy, domyślny gabaryt blachy, pozycje przetłoczeń w zależności od zewnętrznej krawędzi lub środkowej czy też rozwiniętej płaszczyzny blachy.
Edytowalna lista właściwości blachy
IRONCAD już w standardzie posiada rozbudowaną listę właściwości blachy. Wybrany materiał będzie zastosowany do przeciąganej i upuszczanej konstrukcji blachy. Wbudowana lista w system IRONCAD jest zapisana w pliku tekstowym, dzięki czemu użytkownik może ją dowolnie edytować według swoich szczególnych upodobań.
RODZAJE UCHWYTÓW
Dzięki uchwytom można zmieniać wymiary gabarytowe lub stosowane typy rozwiązań obróbczych. Przenosząc kształt z katalogu zaraz na początku możemy ustalić pozycję względem osi XY które wyznaczają najbliższe krawędzie części blaszanej. Jeśli potrzebujemy zwiększyć rozmiar kształtu obróbczego wystarczy kliknąć na odpowiednie strzałki aby zwiększyć lub zmniejszyć, a zielona kropka zastosowuje zmianę.
- Uchwyty edycyjne dla kształtów przetłoczeń i przebić.
- Uchwyty edycyjne na poziomie części
- Uchwyty Podstawy Stożka
- Uchwyty Kształtu Wierzchołka
- Uchwyty Kształtu Zagięcia
- Uchwyt Podcięć Zagięcia
