Łożyska
Możliwy jest teraz wybór różnych średnic wewnętrznych.
![](https://ironcad.pl/wp-content/uploads/2024/03/1.jpg)
Otwory
Dodano opcję sprawdzania długości gwintu, nawet jeśli otwór był przelotowy.
![](https://ironcad.pl/wp-content/uploads/2024/03/2-1024x458.jpg)
Elementy złączne
Ulepszono ostatni otwór części poprzez dodanie kontroli dla dodatkowej wartości długości dla gwintowania.
![](https://ironcad.pl/wp-content/uploads/2024/03/3.jpg)
Podziel Kształtownik
Ulepszono narzędzie, dodając tolerancje cięcia z przodu i z tyłu (podświetlenie niebieskie — toll. 1
i zielone — toll. 2).
![](https://ironcad.pl/wp-content/uploads/2024/03/4.jpg)
Znajdź Równe Elementy
Dodano nowe narzędzie do wyszukiwania i zliczania wszystkich elementów o tej samej nazwie lub numerze części.
![](https://ironcad.pl/wp-content/uploads/2024/03/5-1024x596.jpg)
Ściana do DXF, Eksport Blachy do DXF
Ulepszono narzędzie, dodając dodatkowe dane do eksportu.
![](https://ironcad.pl/wp-content/uploads/2024/03/6-1024x520.jpg)
Menadżer Zewnętrznych Plików
Ulepszono okno dialogowe do zapisywania niepołączonych elementów, teraz można osobno wybrać kopiowanie powiązanych plików 2D i ponowne przypisanie plików połączonych 2D. Znacznie poprawiona została szybkość wyszukiwania/zastępowania tekstu.
![](https://ironcad.pl/wp-content/uploads/2024/03/7-1024x571.jpg)
IPROCADViewer
Dodano wskaźnik osi kartezjańskiej w punkcie 0,0.
![](https://ironcad.pl/wp-content/uploads/2024/03/8.jpg)
Zaawansowany Menadżer Projektu
Narzędzie PRO-Active Manager zostało ulepszone i wzbogacone o nowe funkcje:
1. Ikona w widoku drzewa
Ulepszono zarządzanie widokiem drzewa poprzez dodanie ikon wskazujących status zespołu (rozszerzony lub traktowany jako część) i części strukturalnych.
![](https://ironcad.pl/wp-content/uploads/2024/03/9-1024x297.jpg)
2. Eksport Listy części BOM do Excel nowe ustawienia
Podczas eksportowania do programu Excel za pomocą pliku źródłowego, położenie początkowe tytułów można określić za pomocą <#StartTITLEs>, a położenie początkowe Listy części BOM za pomocą <#StartBOM>.
![](https://ironcad.pl/wp-content/uploads/2024/03/10-1024x719.jpg)

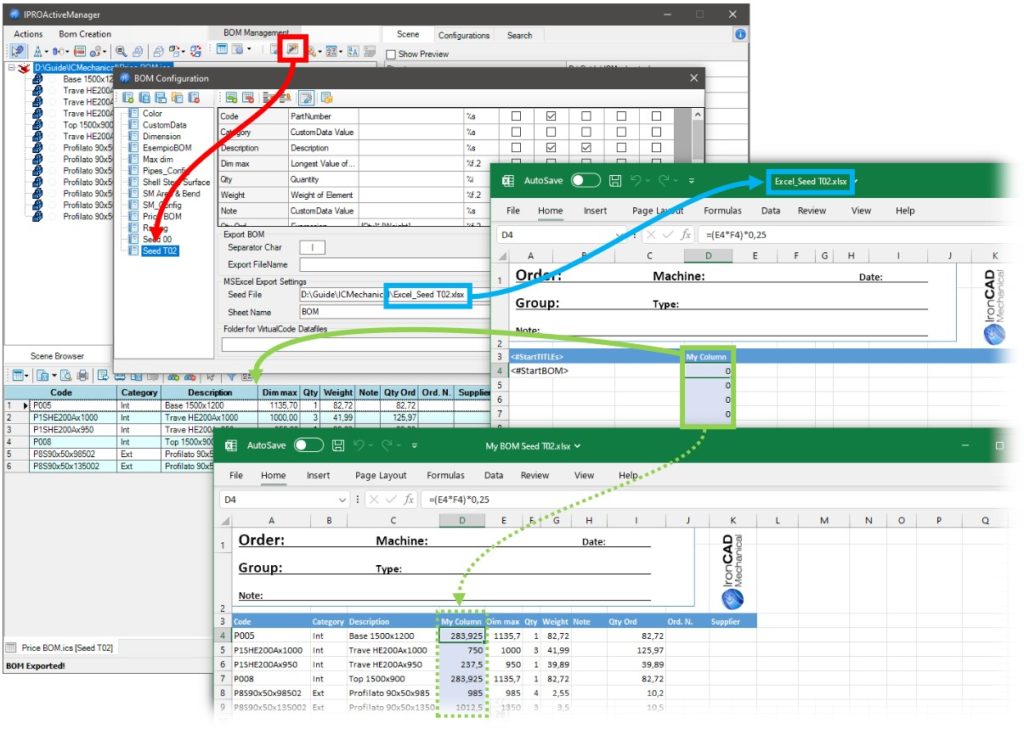

Podczas eksportowania programu Excel z wykorzystaniem pliku źródłowego: jeśli w pierwszym wierszu Tytuły pliku Excel znajduje się komórka z już ustawioną wartością cykl eksportu nie nadpisze jej, ale przejdzie do następnej pustej komórki.
![](https://ironcad.pl/wp-content/uploads/2024/03/11-1024x735.jpg)
3. Eksport Multi Listy części BOM do Excel
Ulepszony wielokrotny eksport plików Excel.
Ulepszona opcja eksportu wszystkich tabel do pojedynczego pliku Excel. Ulepszenie dotyczy głównie eksportu do pliku źródłowego zdefiniowanego w Konfiguracjach List części BOM.
![](https://ironcad.pl/wp-content/uploads/2024/03/12-1024x717.jpg)
4. Eksport Listy części BOM z załącznikiem do programu Excel
Dodano opcję kontrolowania kolumny, do której eksportowany jest załącznik IPROAttachment.
![](https://ironcad.pl/wp-content/uploads/2024/03/13-1024x672.jpg)
5. Skompresowana strukturalna Lista części BOM
Dodano opcję dla skompresowanej strukturalnej Listy części BOM, która pozwoli na prawidłowe dopasowanie Listy części BOM z 5 zerami (np. 0001.1.2).
![](https://ironcad.pl/wp-content/uploads/2024/03/14-1024x630.jpg)
6. Zarządzanie cenami
Obliczanie ceny odbywa się również za pomocą pola "Opcje" w Konfiguracjach Listy części BOM; umożliwia to korzystanie z różnych metod obliczania z możliwością przedstawienia ich w tej samej Liście części BOM.
Na przykład dodano możliwość wyszukiwania według materiału, dodając opcję <MATERIAL> dla opcji Łącznik danych... "IPROBOMPriceList".
Dodano jednostki miary:
- 20 - według milimetrów liniowych
- 30 - według milimetrów kwadratowych
- 40 - milimetry sześcienne
![](https://ironcad.pl/wp-content/uploads/2024/03/15-1024x441.jpg)
